直流微网与电机驱动系统

在新能源微电网向高效化、清洁化升级的背景下，氢燃料电池以零排放、能量密度高、续航能力强的核心优势，成为直流微网分布式供电的核心单元，其输出电压的稳定性直接决定微网供电可靠性与负载运行安全性。在传统电池稳电压的直流微网系统中，加入氢燃料电池稳电压，并在下垂控制中采用直流母线电压恢复的二次控制策略，实现在不同电压源之间进行功率分配且电压稳定，并对DC-DC变换器与DC-AC逆变器进行协同控制，最终实现氢燃料电池电能高效转换、精准驱动永磁同步电机（PMSM），可广泛应用于新能源电动汽车、分布式电站、工业微网、智能装备等场景，解决能源单一，氢燃料电池输出波动大、电能转换效率低、电机驱动精度不足等行业痛点。

整套系统实现的目标是：

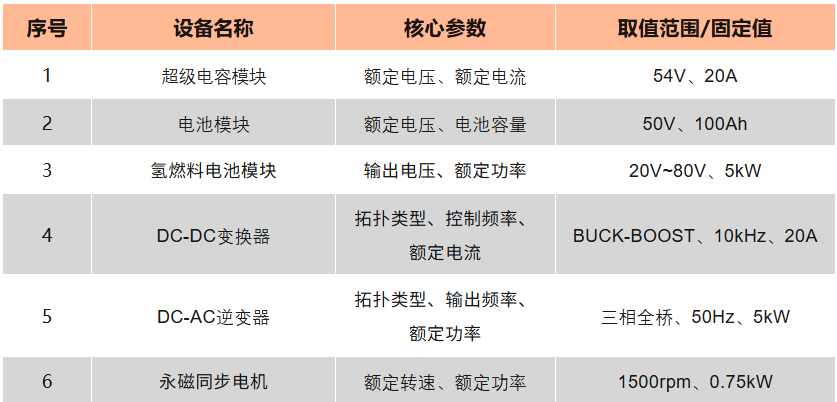

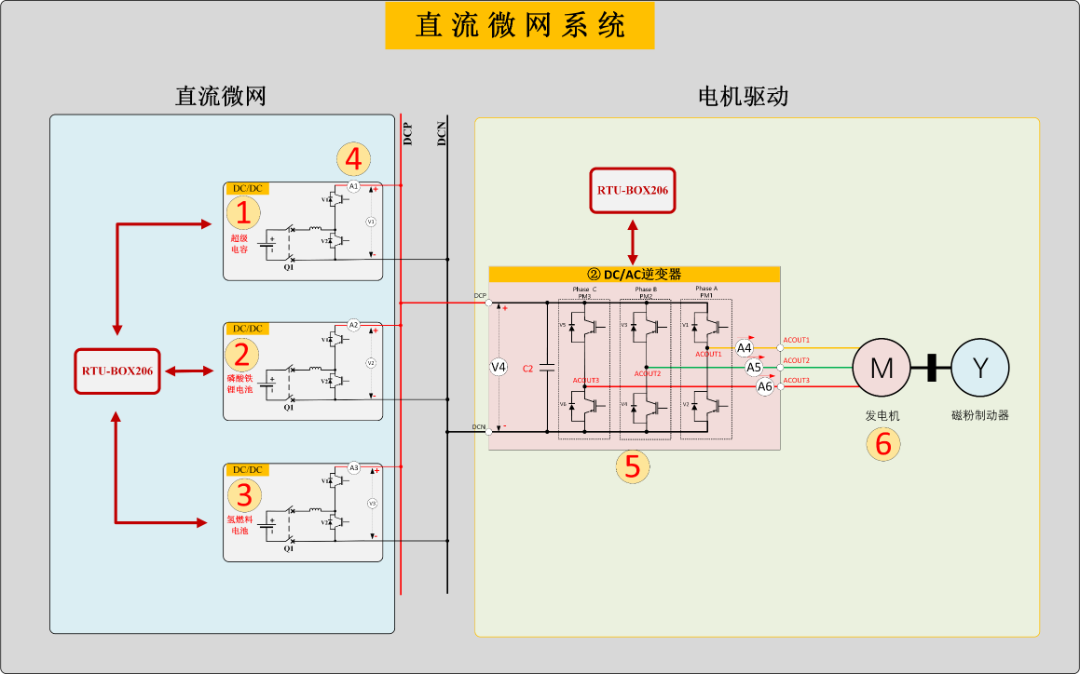

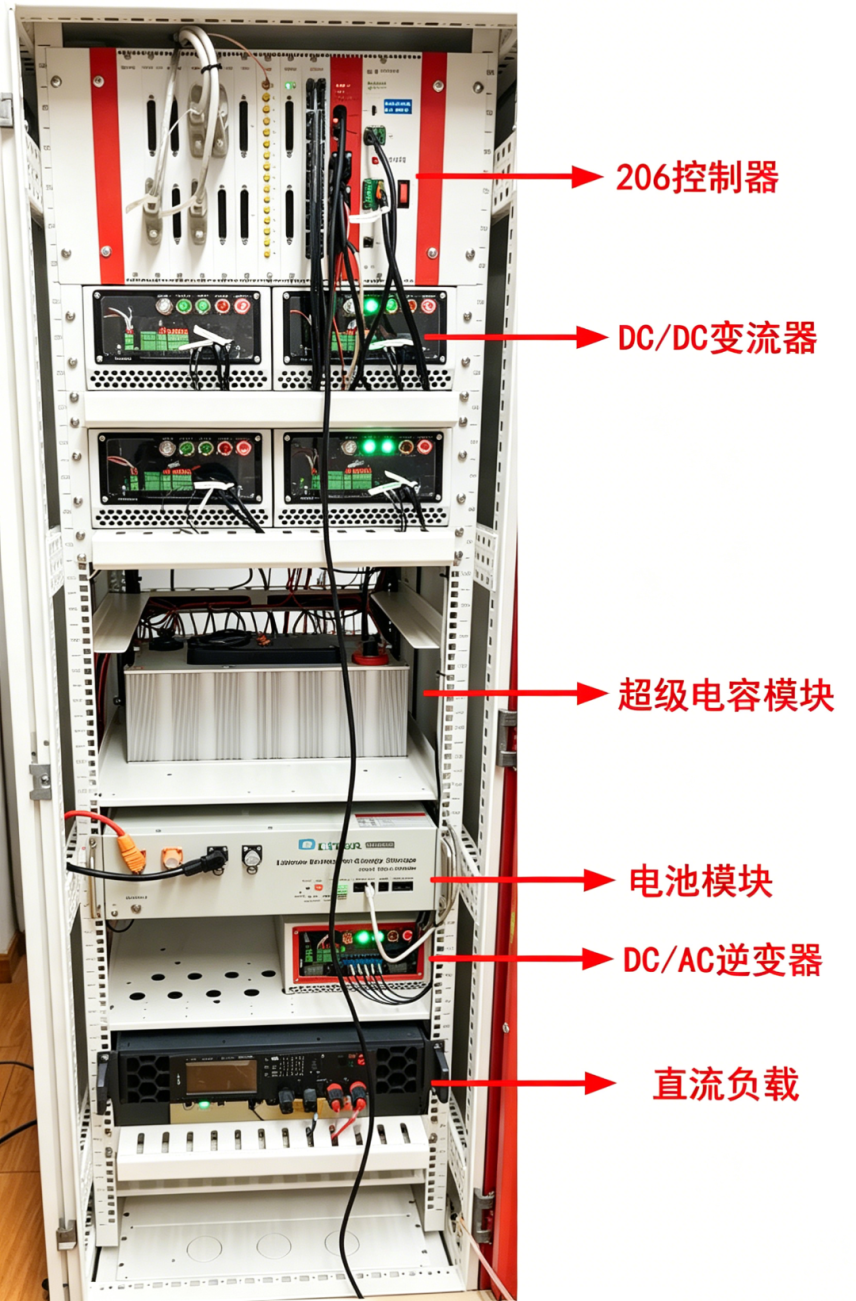

具体拓扑图、参数和布局图如下所示。

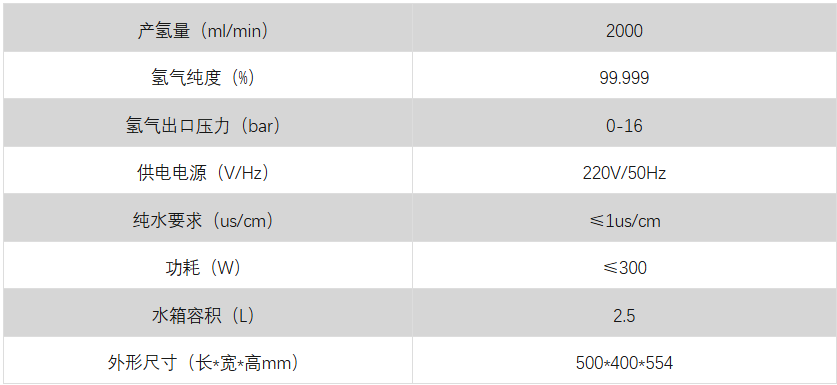

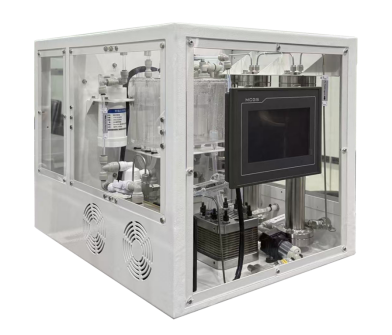

系统配备完善的氢气发生装置和气瓶，保证供气端的安全与高效。

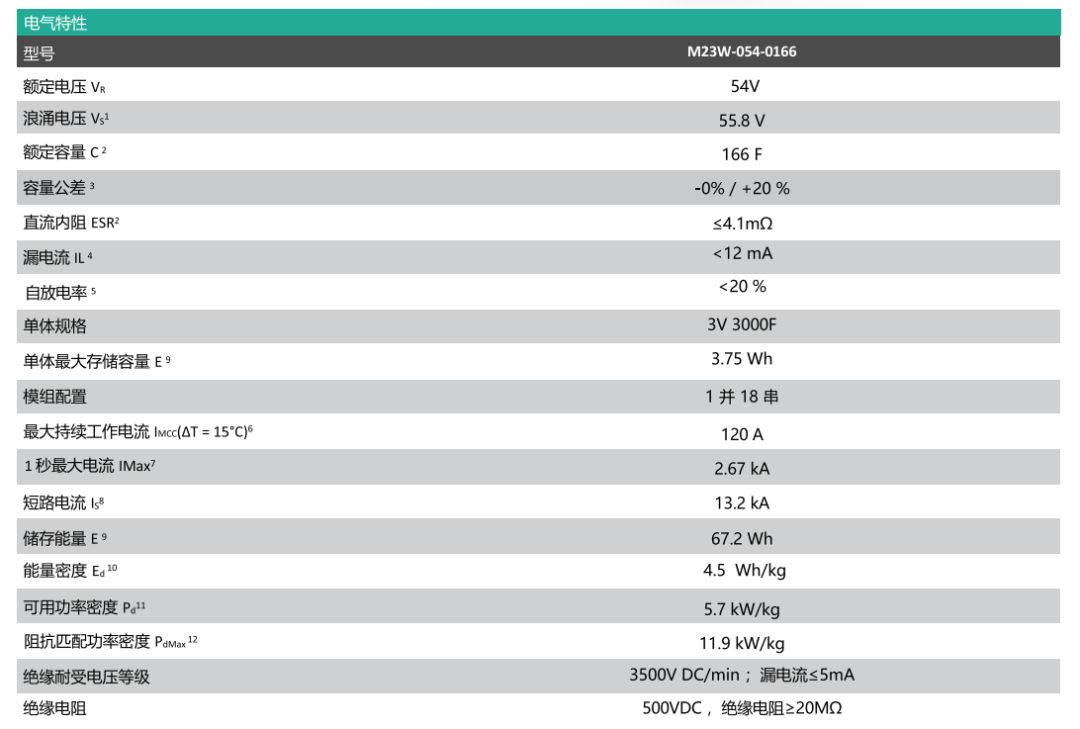

超级电容模块在系统中用于瞬间大功率放电，提供毫秒级大电流输出，满足设备启动、峰值功率冲击需求。这款模组1 秒最大放电 2.67kA，可用于车辆启停、电机启动、大功率设备瞬时发力。负载电流突变时，快速补能 / 吸能，稳定直流母线电压，避免电压跌落 / 浪涌。此外超级电容模块可以分担电池的大电流充放电，电池只负责长时低功率供电，超级电容扛峰值功率。详细参数如下图所示。

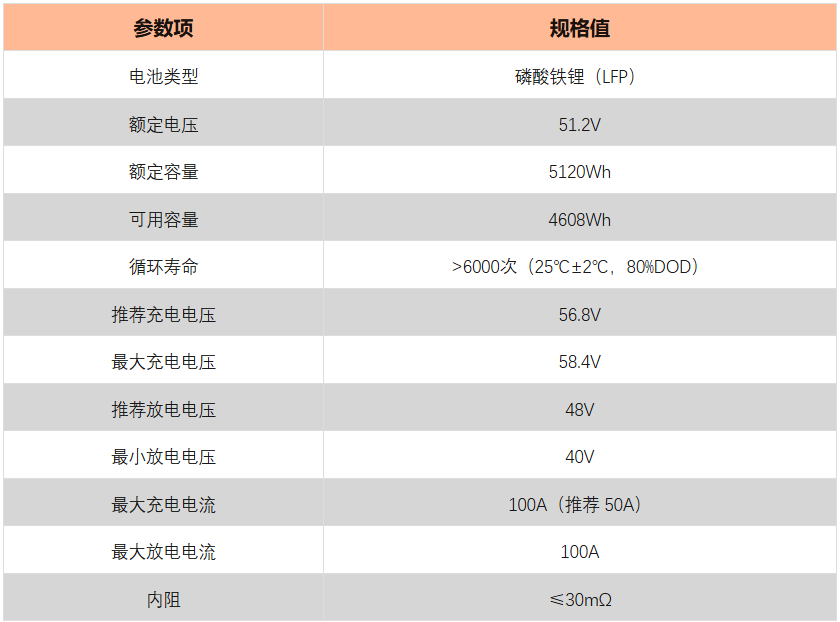

在直流微电网中，电池是核心储能与稳压单元，主要作用为：平抑光伏、风电等分布式电源的功率波动，快速补偿功率缺口、吸收冗余电能，维持直流母线电压稳定；通过削峰填谷平衡发电与负荷的供需差异，优化能量利用效率，实现能量灵活调度与安全稳定运行。详细参数如下图所示。

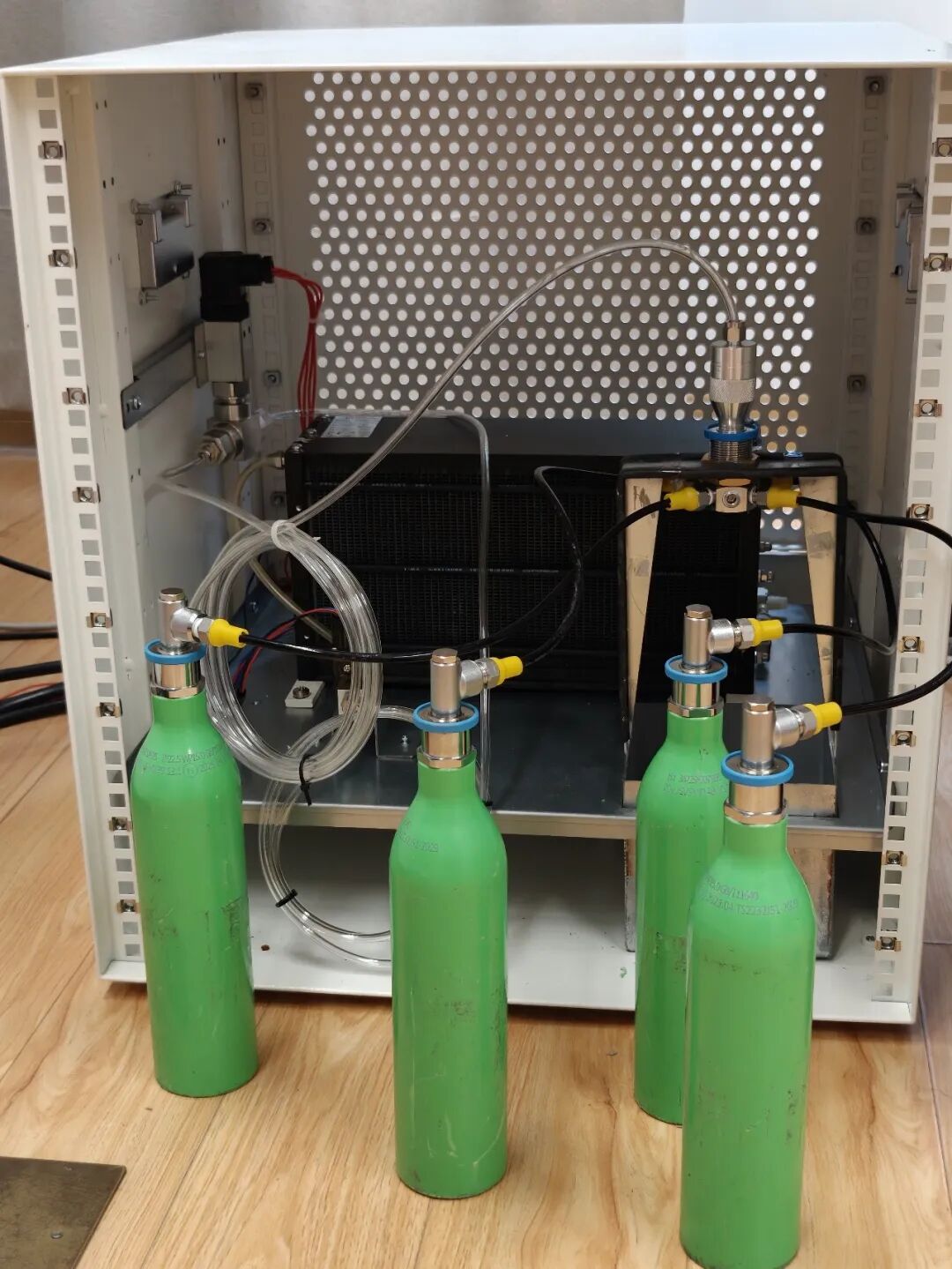

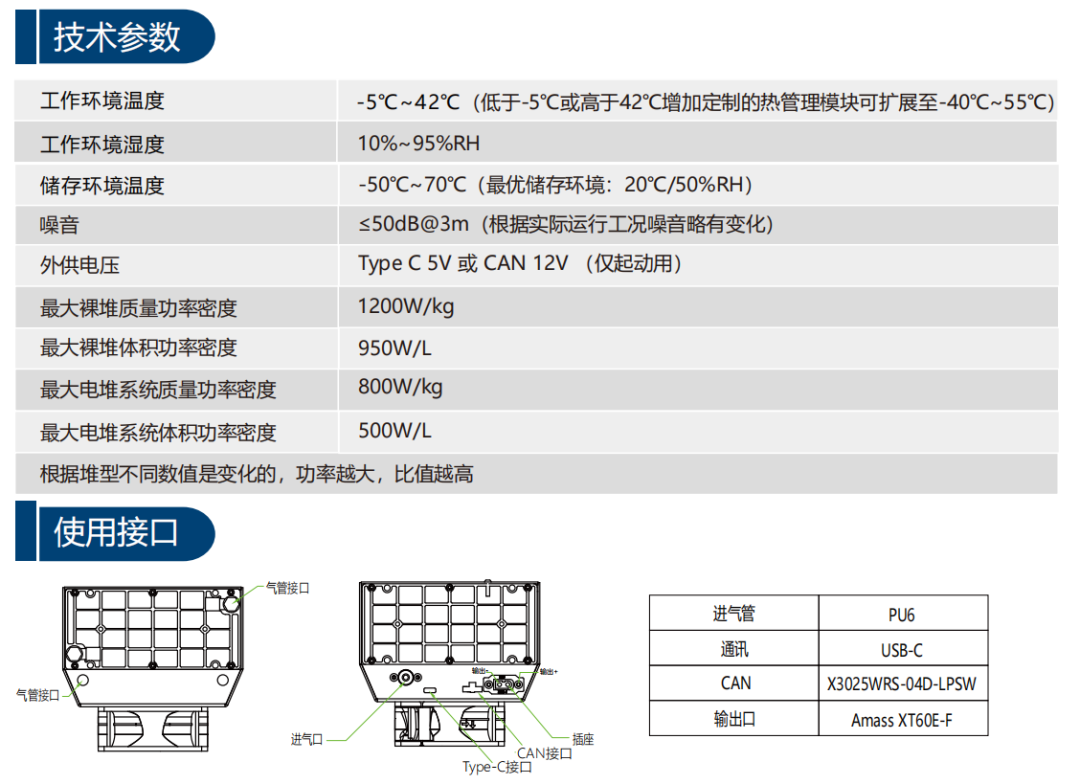

燃料电池前端配置四个制氢瓶作为储氢装置，通过减压阀、电磁开关和管路以并联/串联方式为主燃料电池供气，确保氢气供给稳定、可控。燃料电池作为核心发电单元，将氢气的化学能直接转化为直流电能，燃料电池的输出电压稳定性直接依赖于进气量（氢气、空气）和风扇风速的精准控制，是后续DC-DC稳压控制的基础。技术参数与实物图如图所示。

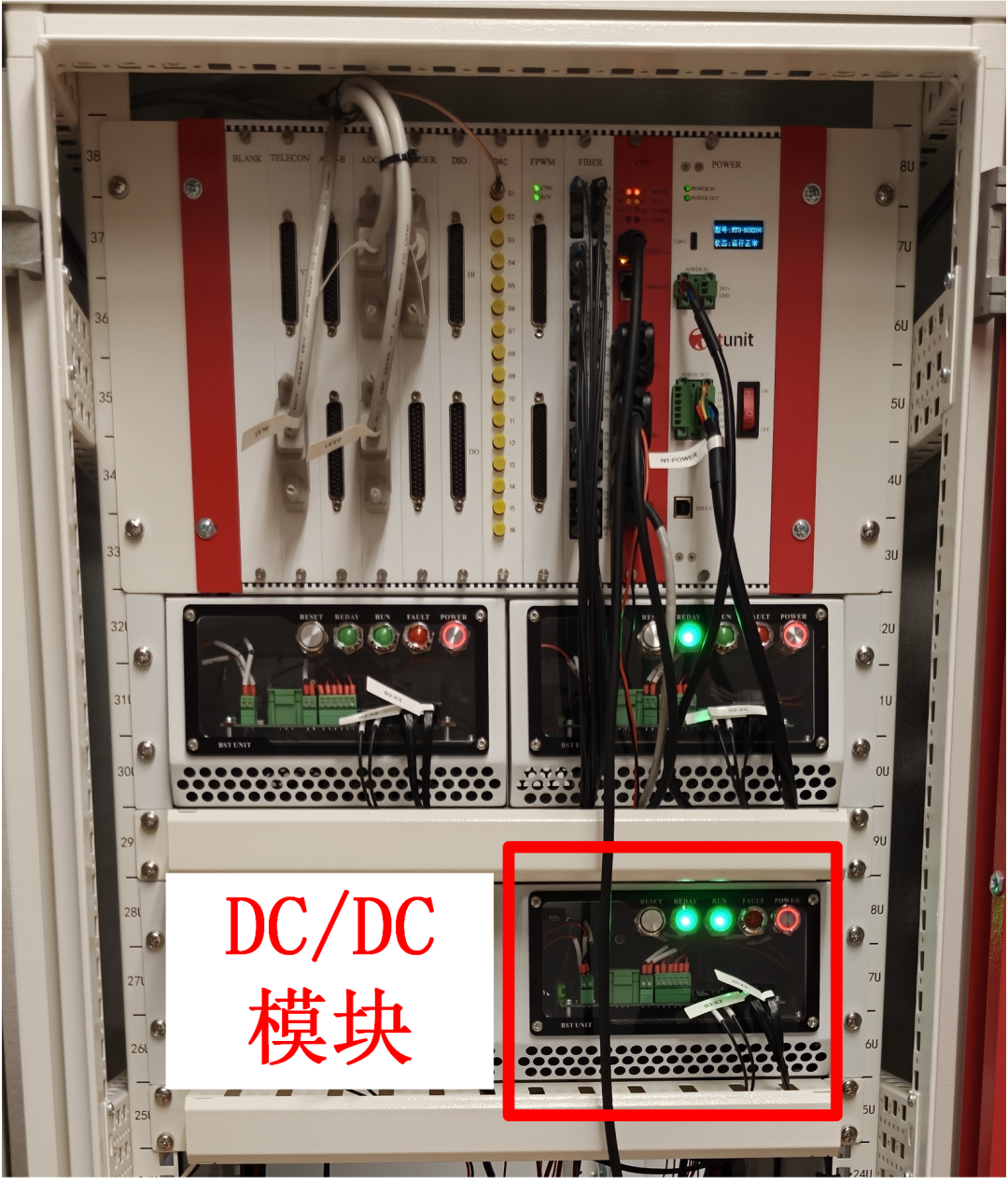

针对氢燃料电池输出电压范围宽（20V~80V）、易受负载影响波动的特点，采用BUCK-BOOST双向DC-DC拓扑结构，兼顾升压与降压功能，可灵活适配燃料电池不同工况下的输出特性，核心通过电压-电流双闭环控制架构实现直流母线电压的精准稳压，确保电压波动控制在±1%以内。

核心控制方程如下：

电压闭环控制方程：

电流闭环控制方程：

式中：为直流母线参考电压（设定为80V），为实际直流母线采样电压；为氢燃料电池参考输出电流，为燃料电池实际输出电流；分别为电压环比例系数、积分系数；分别为电流环比例系数、积分系数。

该模块集成过流、过压、同高三重保护功能，当燃料电池输出电流超出额定值、直流母线电压超出设定阈值时，自动切断输出回路，避免设备损坏，保障系统安全稳定运行。

采用三相全桥DC-AC逆变器拓扑，核心搭载永磁同步电机矢量控制（FOC）策略，其核心原理是通过坐标变换，将三相交流电转化为dq轴直流量，实现转速、转矩的独立闭环控制，模拟永磁同步电机的固有运行特性，提升电机驱动的精度与平稳性。

核心控制方程如下：

dq轴电流闭环控制方程：

式中：为电机参考转速，n为电机实际转速；分别为dq轴参考电流，分别为dq轴实际采样电流；分别为转速环比例系数、积分系数；分别为dq轴电流环比例系数、积分系数。

该模块同样集成过流、过压、同高三重保护功能，保障系统安全稳定运行。

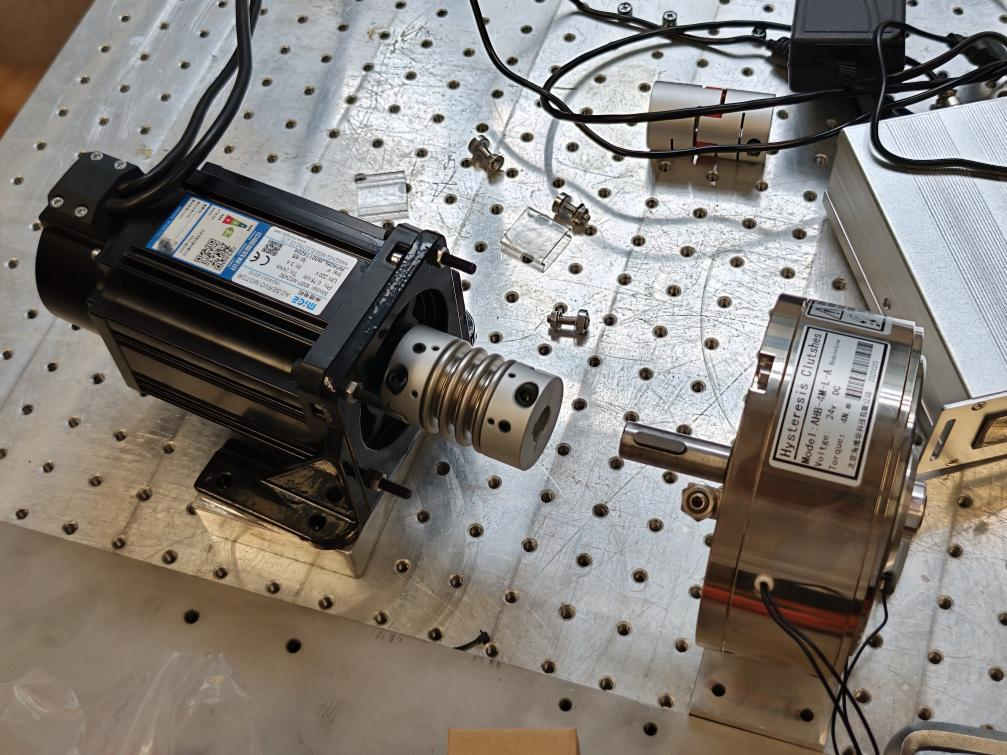

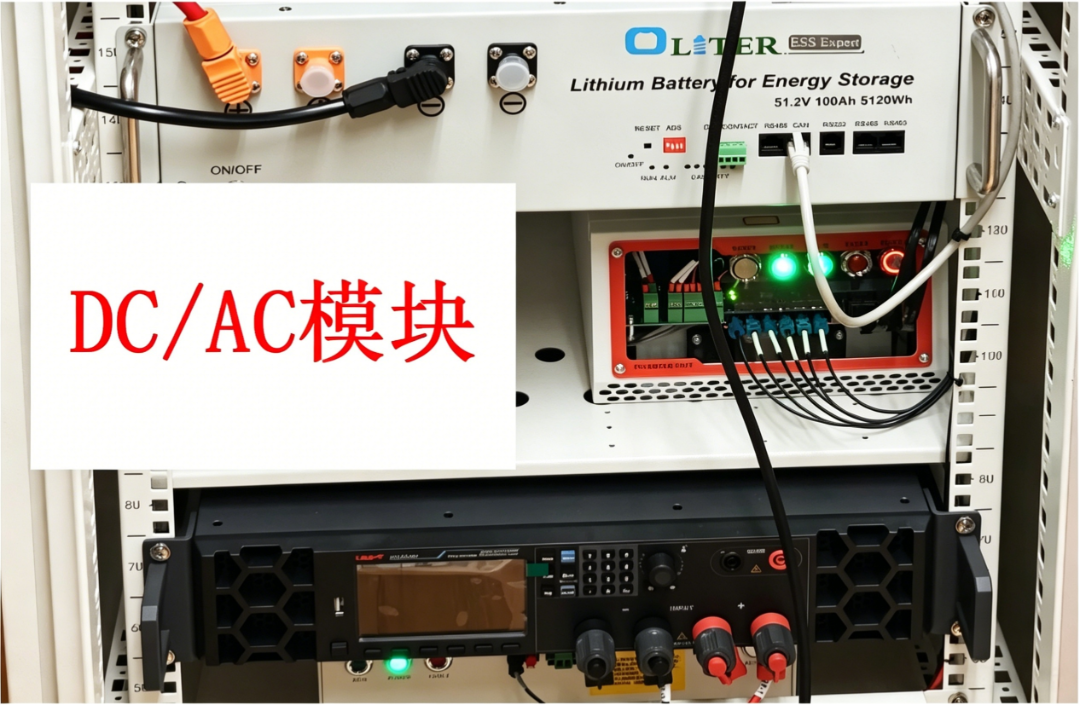

DC/AC驱动器驱动永磁同步电机作为直流微网的负载，电机实物图如图所示。

整套系统由氢燃料电池发电系统，超级电容、电池储能系统，电机控制系统三者协同联动、闭环反馈，实现“电池与氢燃料电池供电—DC-DC稳压—电容控制电流—DC-AC电能转换—永磁同步电机驱动”的可控、高效运行。

控制目标：通过精准控制进气量（氢气、空气）和风扇风速，维持燃料电池输出电压稳定，为DC-DC升压变换提供平稳的输入电压，同时保证燃料电池高效、安全运行，避免因反应不充分或温湿失衡导致的电压波动。

控制逻辑与关联关系：

◉ 进气量控制：进气量（氢气+空气）直接决定燃料电池电化学反应的充分程度，进而影响输出电压。氢气进气量不足会导致阳极“燃料饥饿”，空气进气量不足会导致阴极“氧饥饿”，均会引发浓差极化，使输出电压快速跌落；进气过量则会浪费燃料、增加能耗，还可能导致质子交换膜脱水，间接降低输出电压。控制上采用比例调节策略，根据燃料电池输出电流和电压反馈，动态调整氢气、空气进气量，确保反应充分且效率最优。

◉ 风扇风速控制：风扇风速承担双重作用，一是为燃料电池散热，维持电堆60-80℃的最佳工作温度；二是辅助为阴极供氧、带走反应生成水，平衡电堆湿度。风速过低会导致电堆过热、膜电阻增大，输出电压下降，还可能因排水不畅引发“淹水”；风速过高则会过度散热、导致膜脱水，同样使输出电压降低。控制上结合温度、湿度传感器反馈，动态调节风扇风速，使电堆温度稳定在65-75℃、湿度维持在80%-90%，为输出电压稳定提供保障。

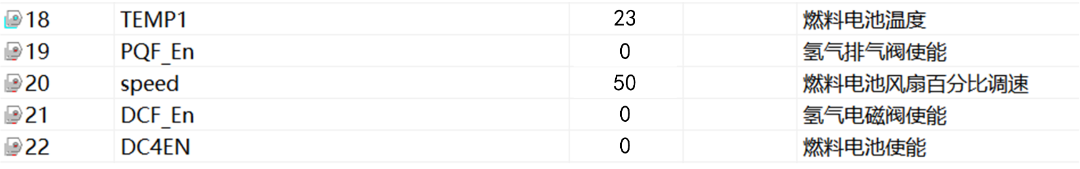

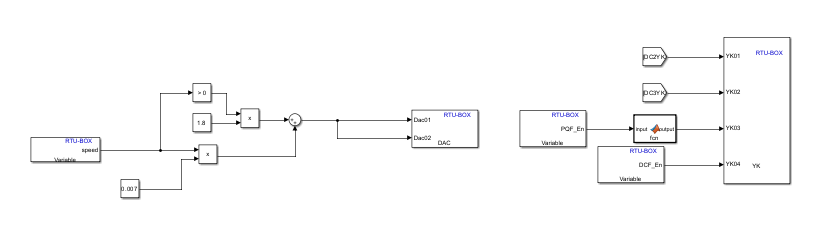

◉ 与输出电压的关联：燃料电池输出电压是进气量与风扇风速协同作用的综合体现，进气量决定反应速率上限，风扇风速维持温湿平衡，二者适配时，输出电压稳定在50V左右，为后续DC-DC稳压控制奠定良好基础。控制程序和上位机界面如图所示。

控制目标：克服燃料电池输出特性的非线性及负载扰动带来的电压波动，维持直流母线电压恒定，为后级负载提供稳定可靠的直流电源，确保系统供电质量。

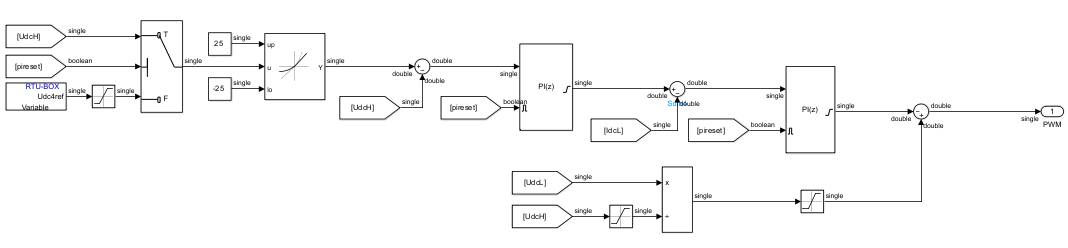

控制算法：采用电压外环、电流内环的双闭环PI控制策略，通过两层闭环协同作用，实现电压的精准稳定控制，具体控制逻辑如下：

◉ 电压外环：将直流母线实际采样电压与设定的参考电压进行比较，得到电压偏差，通过PI调节器对偏差进行比例-积分调节，生成电感电流的参考指令，实现对直流母线电压的精准控制；

◉ 电流内环：实时采集DC-DC变换器的电感电流，与电压外环输出的电感电流参考指令进行比较，通过PI调节器输出PWM占空比信号，驱动DC-DC变换器的开关管导通与关断，实现电感电流的快速跟踪。

为了实现磷酸铁锂电池与氢燃料电池同时作为电压源，并且输出功率时以磷酸铁锂电池为主，氢燃料电池为辅的目标，采用下垂控制的策略，通过调节两个控制中的下垂系数，实现功率的分配。

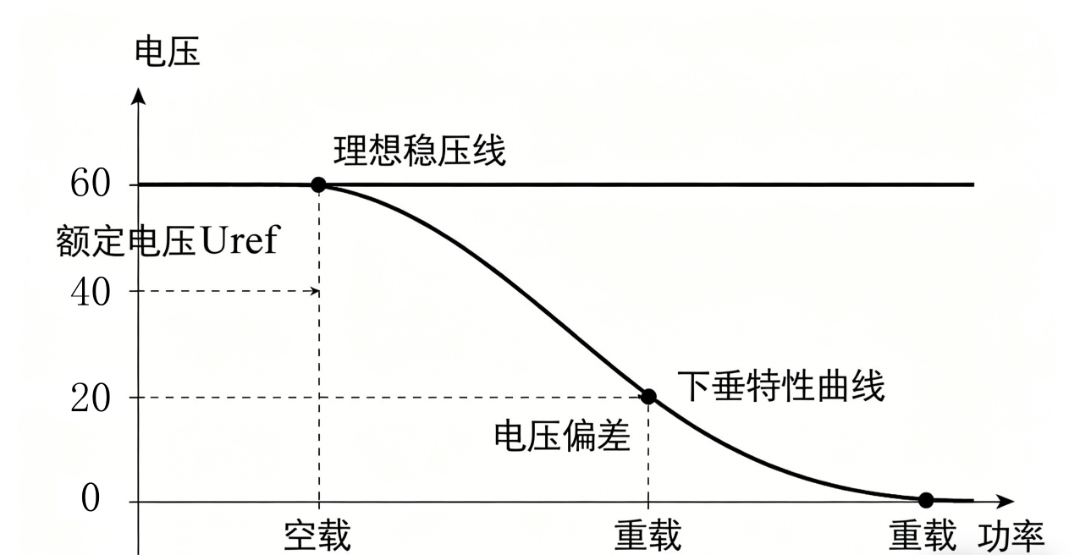

直流微网中，下垂控制本质是 “用电压降换功率分配”，电压随输出功率增大而线性下降是它最核心、最无法避免的固有缺陷，会直接影响电能质量、负载安全与系统稳定性。

其原理由下垂公式：

Udc = Uref − ku × IL

输出电流IL越大 → 电压 Udc 越低

下垂系数 ku 越大 → 电压下降越多

通过二次控制，叠加电压补偿信号修正一次控制的参考电压，公式变为：

Udc = Uref+ΔVi − ku × IL

ΔVi：电压恢复补偿（核心项，消除母线电压偏差）

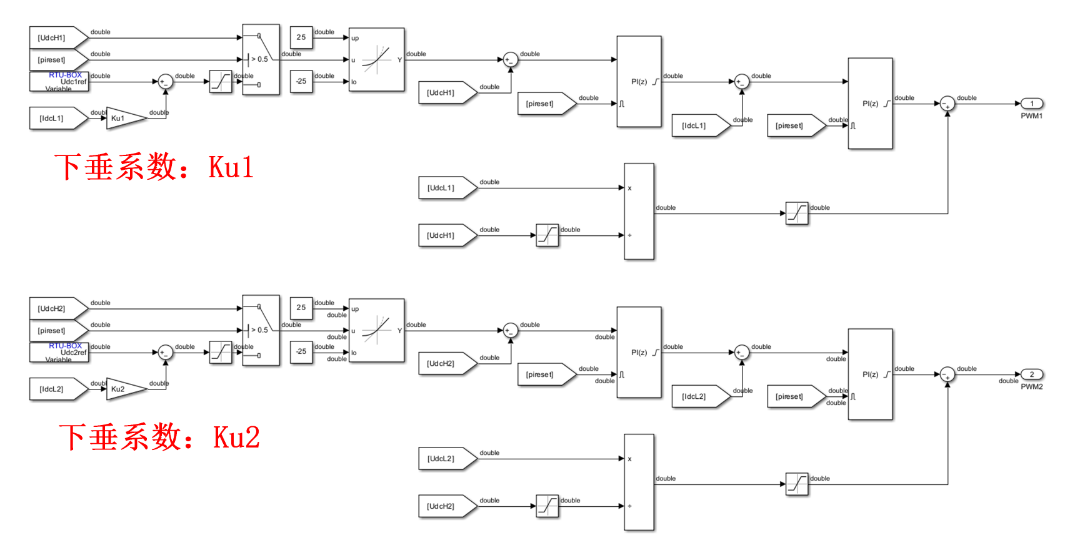

补偿过后使得直流母线电压在重载时仍能稳定在设定值，具体控制算法如图所示：

基于事件触发的微电网分布式二次控制，其中事件触发是不按固定周期频繁通信、更新控制，只有负荷突变、电压频率超标、功率分配失衡时，才触发通信和控制调节。可以大幅减少设备间通信次数，节省带宽和通信建设成本；降低控制器运算压力，减少能耗、降低硬件成本；稳态时少冗余动作，扰动时快速响应，兼顾控制精度与效率；结构扩展性强，新增发电 / 储能设备不用重构整个控制系统。

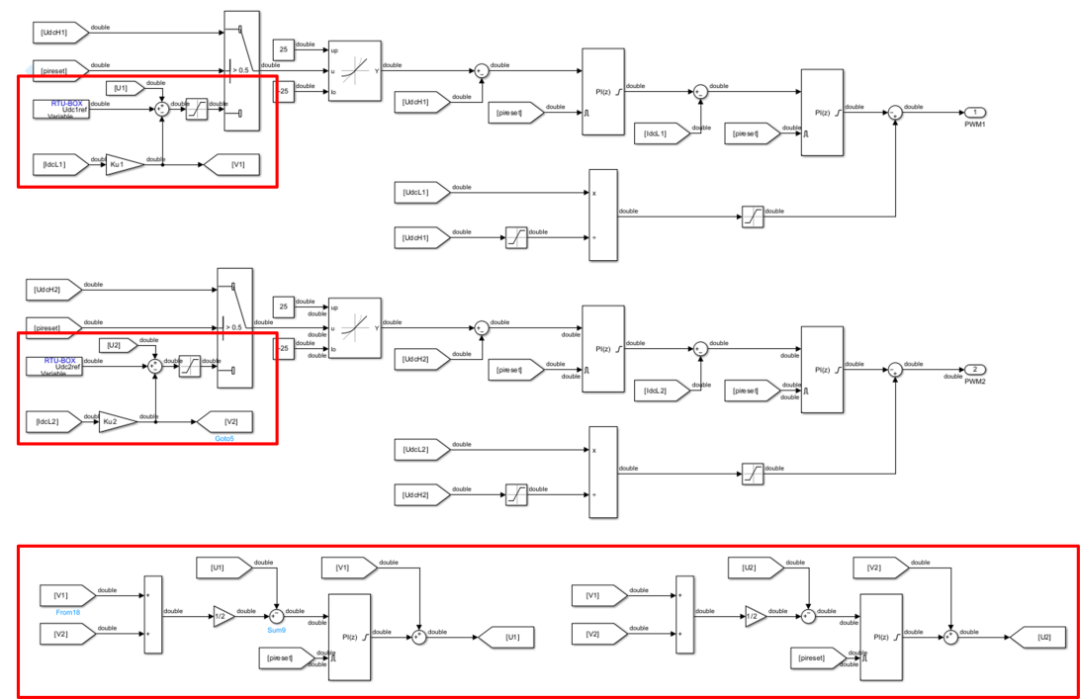

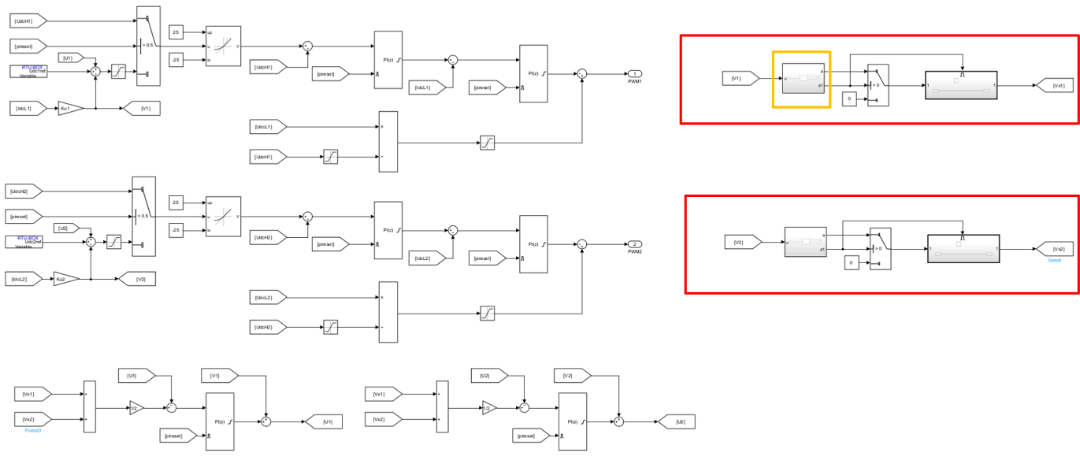

如图所示，红框内是基于事件触发生成的新的虚拟压降，用于进行下垂控制，黄色框内是设置的触发事件，可以将连续通信变为非周期性通信，从根本上减少通信负担。

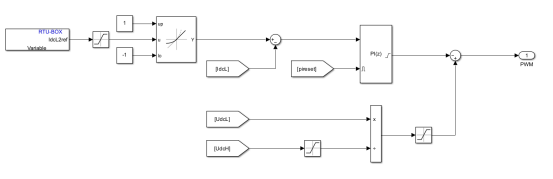

通过采集DC-DC变换器的电感电流，与输入的电感电流参考指令进行比较，通过PI调节器输出PWM占空比信号，驱动DC-DC变换器的开关管导通与关断，实现电感电流的快速跟踪。

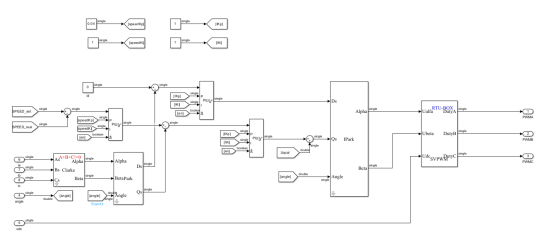

DC-AC电机控制模块的核心，实现永磁同步电机转速和转矩的高精度调节，分为转速环和电流环两层闭环控制，核心逻辑如下：

◉转速环控制：以设定的电机参考转速为基准，与实际检测的电机转速n进行比较，通过PI调节器输出q轴电流参考值（q轴电流与电机转矩成正比），转速环比例系数,积分系数,确保转速响应快速、稳定；

◉电流环控制：以和d轴电流参考值（设为0，实现最大转矩电流比控制）为基准，与实际采样的dq轴电流进行比较，通过PI调节器输出dq轴电压参考值，d轴电流环比例系数,积分系数;q轴电流环比例系数,积分系数，实现电流精准跟踪；

◉通过转子位置角实现dq轴与αβ轴的坐标变换，确保电机转速、转矩调节平稳，降低运行噪音。

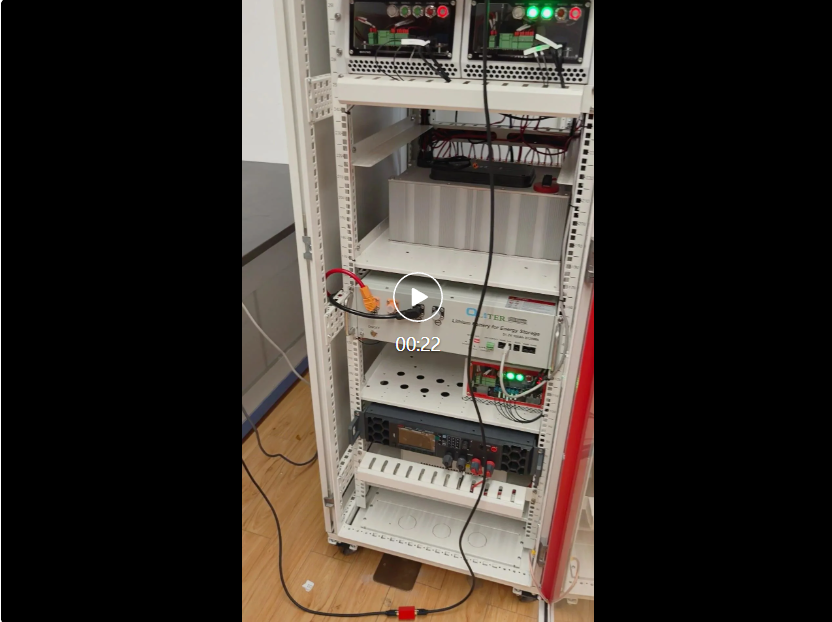

系统演示了直流微网中氢燃料电池作为电压源，电机作为负载的运行过程，视频中，氢燃料电池启动后，DC-DC变换器将输出电压稳定在80V直流母线电压，无明显波动；开启电机驱动模式后，DC-AC逆变器输出稳定的三相交流电，永磁同步电机平稳启动，转速快速达到设定值（200rpm），转矩、电流保持稳定；直观验证了整套控制策略的可行性和稳定性。

整体运行视频（点击此处文字链接跳转查看原文视频）
